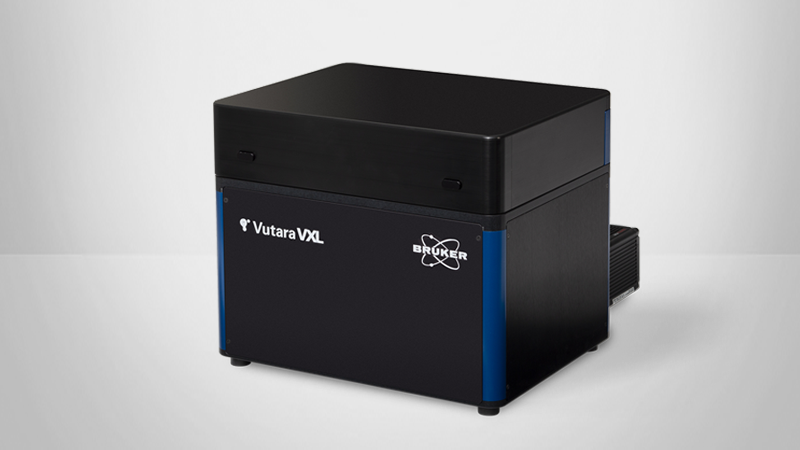

再加上布鲁克的软件控制,自动化,完全集成微流体装置,Vutara VXL超分辨率显微镜唯一的商业系统提供现成的多路DNA-PAINT功能。在这些工具上,DNA-PAINT成像可以在单分子定位显微镜中实现10 nm以下的定位精度具有无限的多路复用潜力.
此外,带有微流体系统的Vutara显微镜提供了额外的好处:
DNA-PAINT是一种单分子定位技术,通过将短(<10个核苷酸)用荧光团标记的寡核苷酸与与目标分子(通常是抗体)结合的互补寡核苷酸结合。它允许广泛的成像模式,从全细胞广泛的z -栈到高分辨率的多目标图像。

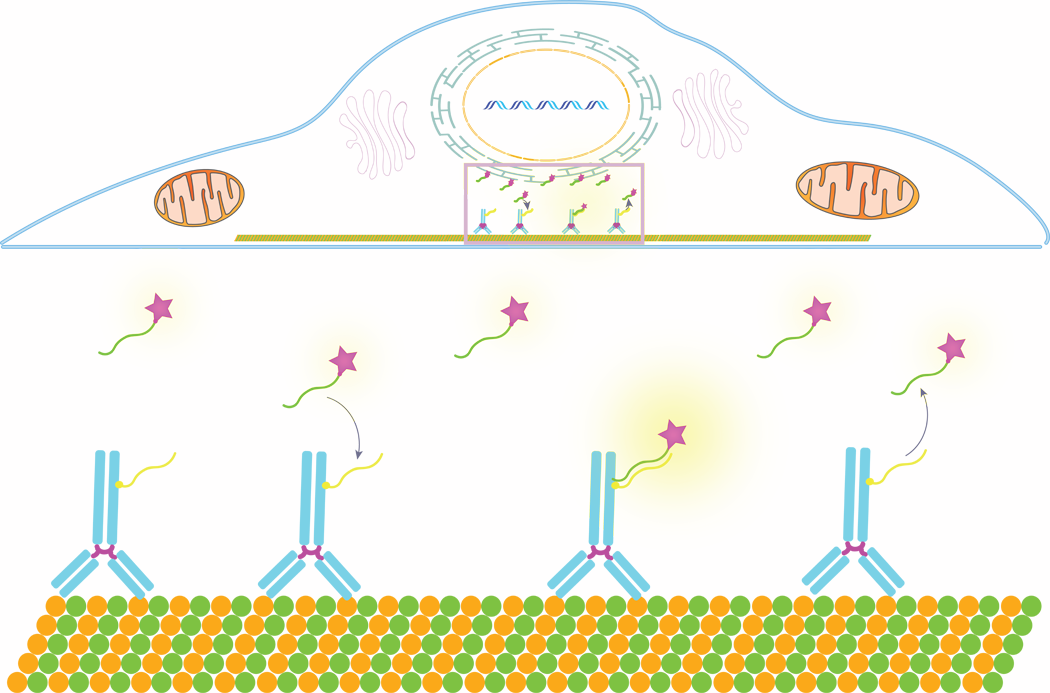

DNA-PAINT的工作原理是将一个含有荧光团的短“成像寡核苷酸”与一个称为“对接链”的互补寡核苷酸短暂结合在目标上,如抗体、纳米体、适配体或自杀酶配体。
DNA-PAINT超分辨率成像包括以下几个步骤:
由于样本沐浴在大量过量的不断交换的成像链中,目标基本上是不可漂白的,这使得批量处理大量帧和扩展的z -栈成为可能。
DNA-PAINT定位精度可达10纳米,是目前最精确的显微镜技术之一。

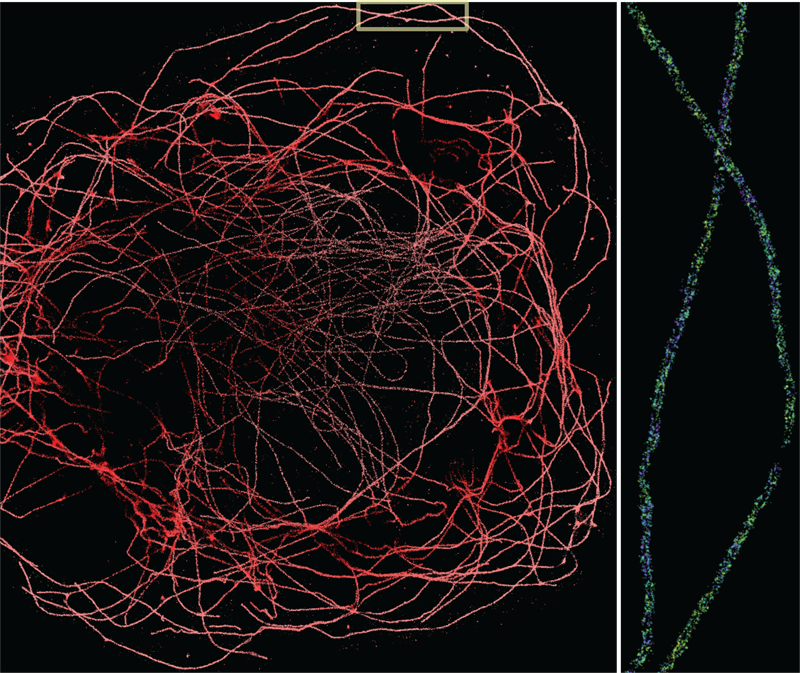

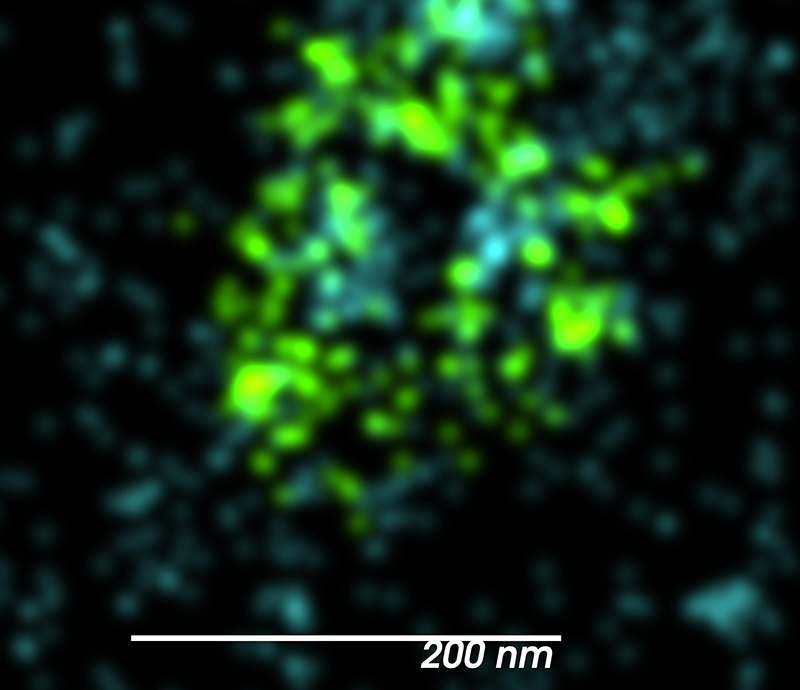

在这里,使用Vutara显微镜和1.2 NA水浸泡物镜进行DNA-PAINT实验。图像显示了一个完整的BS-C-1细胞微管蛋白网络,微管蛋白抗体与DNA-PAINT二抗结合。插图显示了微管蛋白网络的放大部分。微管腔清晰可见。
DNA-PAINT技术使多路多色超分辨率成像成为可能。
DNA-PAINT具有大规模多色z -栈的潜力,因为样品沐浴在几乎无限供应的荧光团中。这使得由数百万个本地化组成的大规模z-stack成像成为可能。

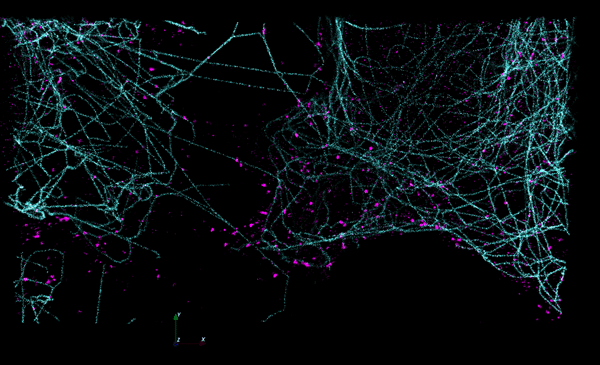

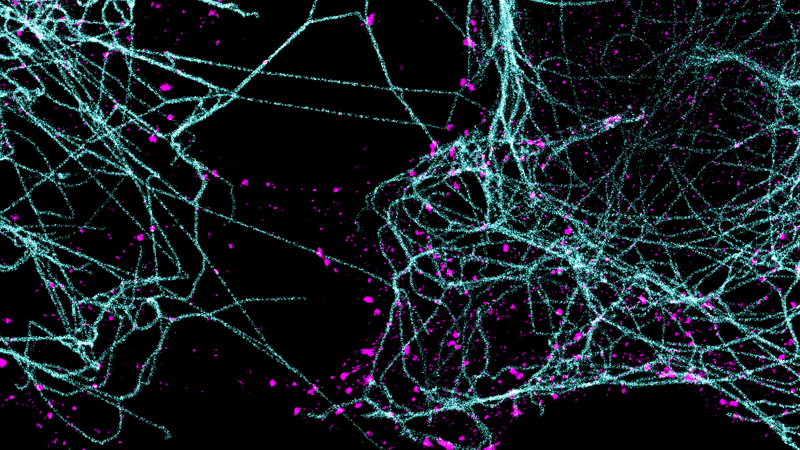

在这里,一个双色DNA-PAINT实验是在Vutara单分子定位显微镜上进行的。微管蛋白用青色表示,网格蛋白用洋红色表示。此外,由于DNA-PAINT的不可漂白性质,大z堆栈是可能的。
DNA-PAINT在多路成像方面有着巨大的潜力。

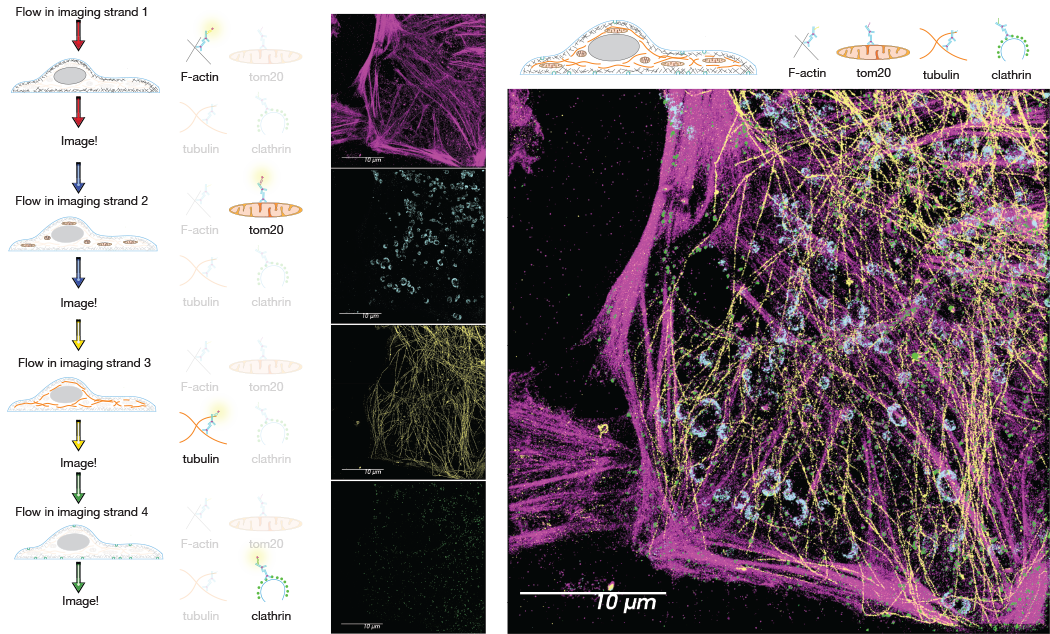

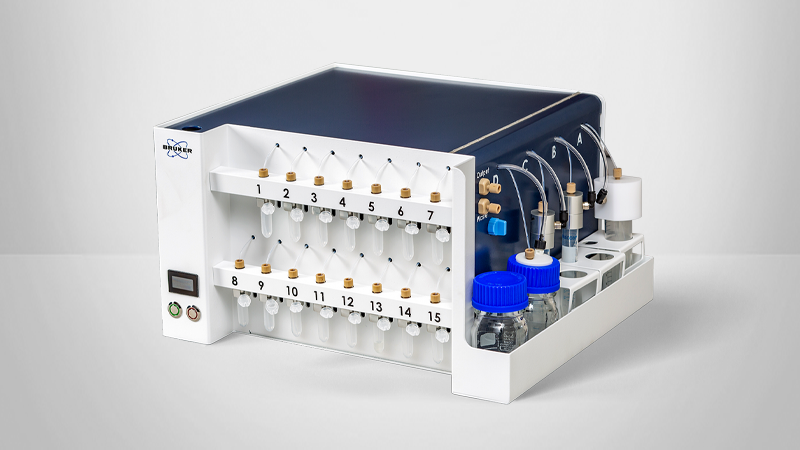

在这里,使用Vutara VXL和集成流体单元进行了多目标DNA-PAINT实验。在不同的探测器上使用正交对接链,可能有无限数量的目标。

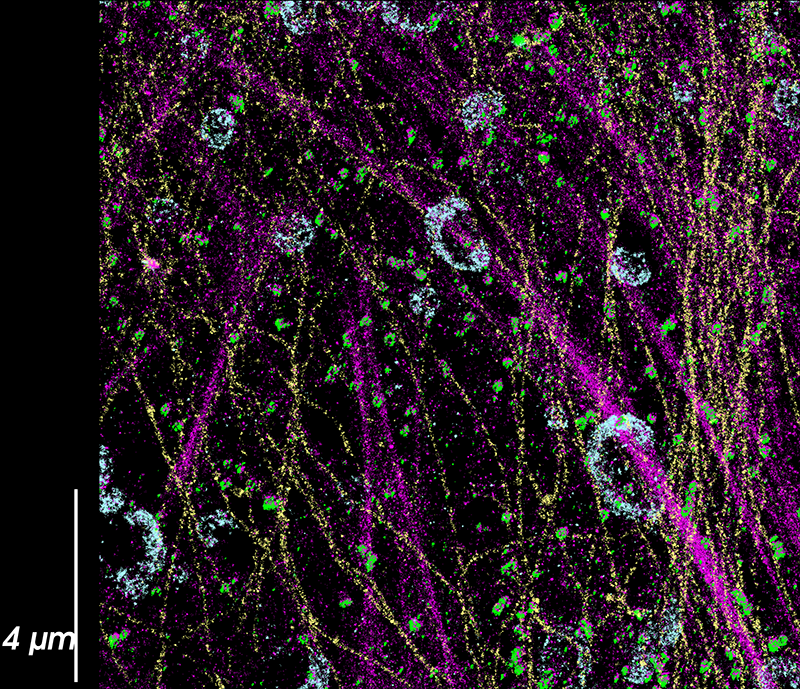

图中还显示了在Vutara单分子定位显微镜和集成流体单元上进行的四靶DNA-PAINT实验。f -actin-洋红色,tom20-青色,管状蛋白-黄色和网格蛋白-绿色。
BS-C-1用抗微管蛋白、肌动蛋白、抗tom20和抗网格蛋白标记。正交2ºDNA-PAINT抗体购于Massive-Photonics.com.
